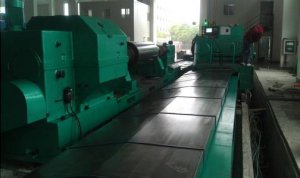

轧辊磨床为金切削机床,由床身、头架、尾架、托架、纵横拖板、磨头、测量架及电气数控系统组成,分为承载系统、驱动系统、磨削系统、测量系统和控制系统五个子系统。工件由头架、尾架和托架支撑,并由头架驱动旋转。数控系统根据轧辊表面母线的数学模型,控制机床作多轴复合运动,在运动过程中实现砂轮对辊面金属的磨削。在线测量系统实时地将测量数据反馈给磨床控制系统,并由控制系统对机床出闭环控制,从而完成对工件的 加工。
磨床是钢材板材轧制生产线的重要配套设备,其磨削精度和磨削效率直接影响钢板的轧制质量与生产效率。轧辊在钢板轧制过程中因温氧化和机械磨损等原因会导致轧辊磨床辊面几何精度损坏,需要周期性的对辊面进行磨削 。而为了满足对板形控制的工艺要求,轧辊辊面母线需按照不同的工艺要求,加工成所需的各种次方曲线。同时工作辊与支承辊的辊面母线相互还要按 的要求实现耦合匹配,因此加工的难度较。
国内轧辊磨床主要型号有:MK8440、MK8450、MK8463、MK8480、MK84100、MK84125、MK84160、MK84200、MK84250、MK84300。
数控主机采用西门子新一代全数字控制系统840D,一体化S7-300可编程控制器,机床外部的I/O接点通PROFIBUS工业现场总线传输到 控制系统,人机接口功能由新型SINUMERIK PCU50模块完成.与 同类磨床所采用的磨床厂自行的工控机系统比较,840D系统功能 加、 加、维护 加简单,(因为840D系统经过了成千上万用户的使用验证和西门子不断的改进)。由于840D系统的通用性,使磨床的维护变得异常方便,所有的电气部件均可以在市场上采购到,磨床电气系统不存在 磨床所常见的黑匣子问题。
(1)砂轮速度粗、精磨钢质轧辊25~35m/s粗、精磨冷硬铸铁轧辊20~25m/s超精磨削、镜面磨削时15~20m/s(2)工件(轧辊)速度粗磨时30~50m/min精磨时15~30m/min 抛光磨削时10~15m/min当磨削细长辊子时应采用低速,尤其是磨削辊身尺寸小的光压延辊时,工件轧辊的速度小于10m/min。(3)拖板纵向进给速度粗磨时240~600m/min;或取工件每转拖板纵向进给量约为砂轮宽度的2/3~3/4。精磨时80~200m/min;或取工件每转拖板纵向进给量约为砂轮宽度的1/4~1/2。(4)拖板每往复行程横进给量粗磨时横进给量应根据轧辊的硬度和磨削辊面的直径而定,一般取0.03~0.05mm/往复行程。对于材料硬 、辊颈大的轧辊,应减小横进给量。精磨时0.005~0.01mm/往复行程。 抛光磨削时0.002~0.005mm/往复行程。
